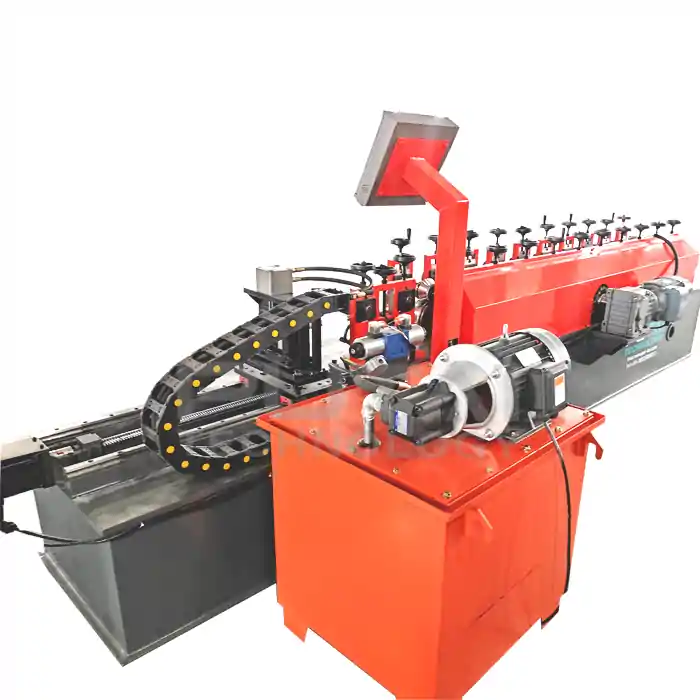

نظام السقف بزاوية الجدار عالية السرعة آلة تشكيل قناة تأطير المعادن الخفيفة

used roll forming machine

المنتجات / عالية السرعة - الجدار - زاوية - السقف - نظام - ضوء - تأطير المعادن - قناة تشكيل آلة

زاوية الجدار هي الأخدود المعدني المحيط في تركيب شبكة سقف أو جبس أو صوتي. يتم استخدامه عند انعطاف لوح الحائط من أجل التمسك بالفراء المعدني.

زوايا الجدار مثبتة على الحائط مما يجعلها رائعة لتثبيت الهياكل المعدنية الأخرى في السقف

#wallAngle

كمية:

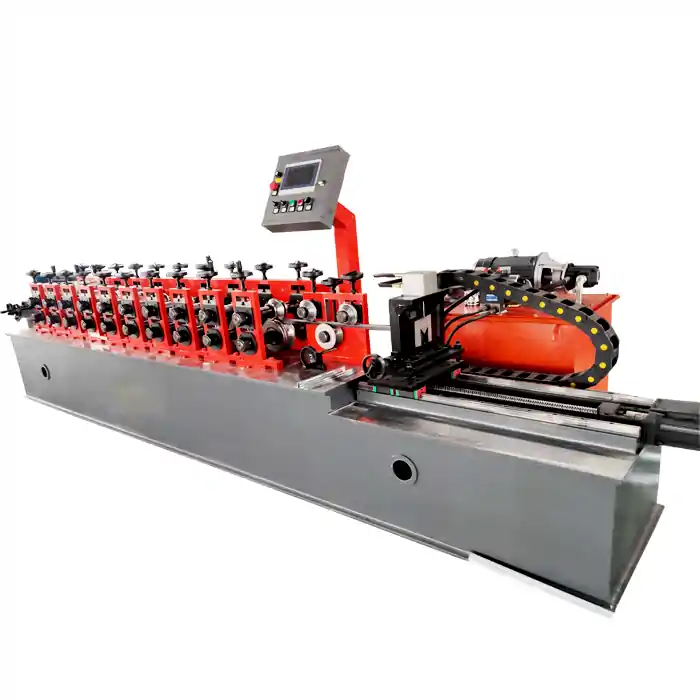

آلة تشكيل قناة زاوية الجدار عالية السرعة

معلومات المنتج

آلة تشكيل قناة زاوية الجدار عالية السرعة
آلة تفكيك اللفة اليدوية		السعة القصوى: 2000 كلغ
		القطر الداخلي للملف: 450-550 مم
		دليل مع الفرامل
جهاز التسوية		تأكد من مستوى المواد ومستقيم
		يمكن تعديل العرض
نظام التشكيل الرئيسي		العرض والارتفاع وسمك الصاج: حسب المخططات
		المواد: لفائف ورقة GI أو لفائف صفائح ملونة
		قوة المحرك: 3.0 كيلو واط
		مادة الأسطوانة: Cr12
		سطح الأسطوانة: المعالجة الحرارية HRC 58-60
		قطر المحور الرئيسي: 60mm # 45 فولاذ ، تعديل المعالجة بالحرارة
		محطة التشكيل: 8 محطات.
		ناقل الحركة: عن طريق السلسلة والعتاد
		دقة القياس: +/- 0.5 مم / م.
		اللوح الأوسط القوسي: سمك 30 مم.
		الإخراج: 8-10 طن لكل وردية (8 ساعات).
		يتم تجميع قاعدة الماكينة ولحامها بواسطة فولاذ عالي الجودة.
		طريقة القطع: تتبع ..
		محطة ضخ النفط: 1 مجموعة
		قوة المحرك لمحطة ضخ الزيت: 7.5 كيلو وات مع نظام التبريد
		يتوفر جهاز تبريد الهواء القسري.
		قالب القطع: 1 مجموعة
		مادة الشفرة: Cr12 مع معالجة حرارية HRC60-62.
نظام كهربائي		نظام التحكم: لوحة تحكم HMI & PLC
		الطاقة: 380 فولت 50 هرتز (حسب المتطلبات المحلية)
طاولة نفاد		الإطار: A3 فولاذ
		نوع الأسطوانة
		الكمية: 1 جهاز كمبيوتر

آلة تشكيل قناة زاوية الجدار عالية السرعة

1. الأجزاء الرئيسية:
1) آلة تشكيل لفة
2) الصحافة صب
3) آلة القطع
4) التحكم بالكمبيوتر PLC
5) النظام الهيدروليكي.
2. الآلة مستقرة ، لا ضوضاء ، لا اهتزاز.
3. التحكم عن طريق الكمبيوتر ، وشاشة PLC ، والتشغيل سهل ، والتشغيل ثابت وموثوق ، وقابل للتحمل
4. تتميز آلة القطع بالقيادة المستقرة ، التشغيل السهل.
5. يستخدم النظام الهيدروليكي مضخة هيدروليكية ، وعمر تشغيل طويل ، ولا ضوضاء.
6. المواد: الفولاذ المجلفن ، الملون أو لفائف الألمنيوم
7. يمكننا صنع وتصميم أنواع آلة تشكيل اللف حسب طلب الزبون.

8. المهنية: تجربة غنية في عملية المنتج والتصدير! 9. السعر المنخفض: وفر أموالك من كل جزء! أ- انخفاض تكلفة العمالة ب- النقل المريح. ج. الصناعات الداعمة الكاملة 10.PLC: ضمان الدقة العالية وسهولة التشغيل! 11.Full Automatic: ما عليك سوى إدخال طول الأوراق وأرقام القطعة التي تحتاجها ، ثم الجهاز تلقائيًا ، ينتج المنتج الذي تحتاجه!

آلة تشكيل قناة زاوية الجدار عالية السرعة

بكرات الآلة
مادة الأسطوانة: Cr12.
سطح الأسطوانة: المعالجة الحرارية HRC58-60.
محطة التشكيل: 8 محطات.

آلة تشكيل قناة زاوية الجدار عالية السرعة

النظام الهيدروليكي

1-الطاقة: 7.5 كيلو واط
2-أسطوانة الزيت ومضخة الزيت تعتمد أسطوانة زيت قضيب معيارية وطنية ، سهلة الشراء في جميع أنحاء العالم
3-محطة ضخ المواد: A3 الصلب ، 45 # الصلب
4-الوزن: 340 كجم
5-أبعاد محطة الضخ: 1400 * 1100 * 1100 مم.

آلة تشكيل قناة زاوية الجدار عالية السرعة

نظام التحكم الكهربائي PLC

1-PLC لضمان سرعة عالية ، مع الاستقرار والدقة والعمر الافتراضي.
2-شاشة تعمل باللمس
3-للسيطرة على الخط كله

آلة تشكيل قناة زاوية الجدار عالية السرعة

بكرات

1-المواد: Cr12
2-تزوير ، تشطيب مخرطة ، تبريد HRC58-60 ، تلميع
القطر الداخلي لـ 3 أسطوانات: Φ40mm ، القطر الخارجي: minΦ90mm
4-عمر خدمة أطول

آلة تشكيل قناة زاوية الجدار عالية السرعة

جدول الإخراج

1-الكمية: 1 مجموعة
2-المادة: أنبوب فولاذي مربع ملحوم
3-مادة سطح طاولة الإخراج من الفولاذ المقاوم للصدأ.
